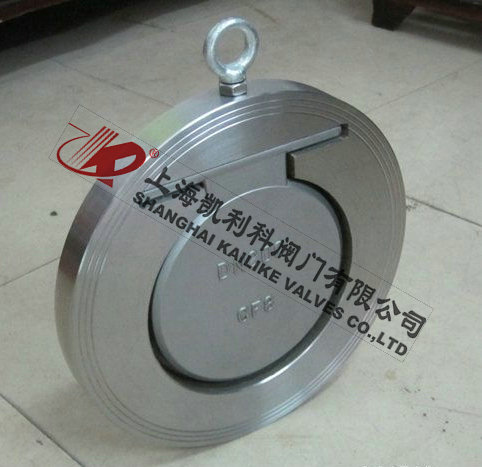

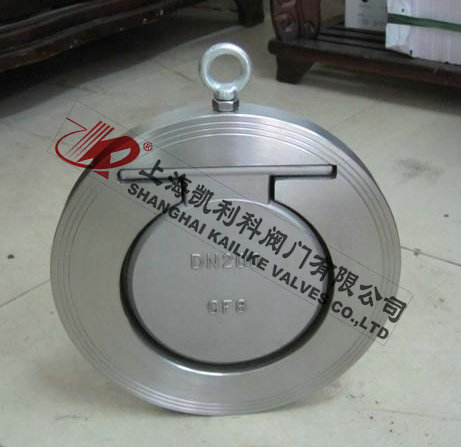

產品名稱：	旋啟式單瓣止回閥	產品型號：	H74H、H74W、H74X
公稱通徑：	DN50～DN1000	結構形式：	單瓣旋啟式
公稱壓力：	1.6MPa～4.0MPa	連接方式：	對夾式
適用溫度：	-29ºC～+425ºC	驅動方式：	介質推動
閥體材質：	鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

H74H、H74W、H74X旋啟式單瓣止回閥是一種超薄型止回閥，采用短型結構尺寸和單閥瓣設計，相比傳統的旋啟式止回閥，該系列閥門具有無外泄露、可任意位置安裝、密封性能好、線性震動小、壓降小和零座圈磨損優勢。

工作原理

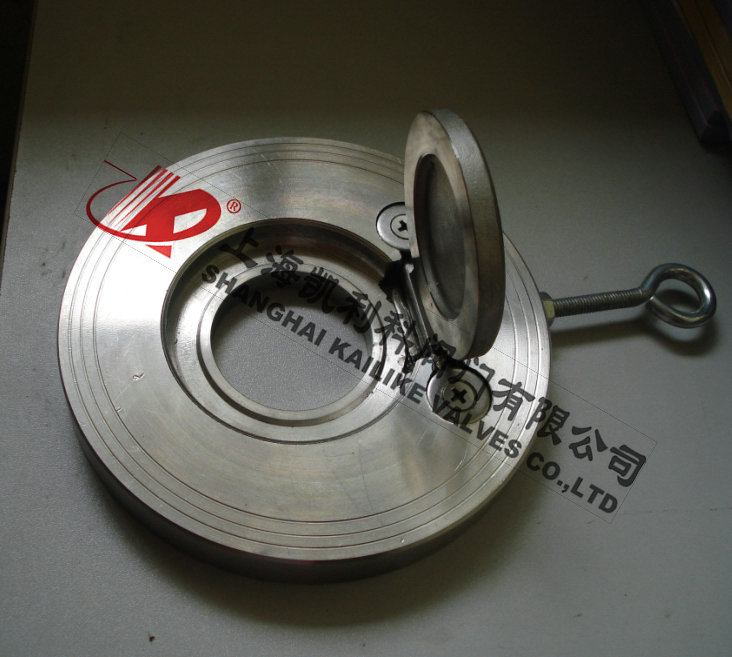

旋啟式單瓣止回閥是一種圓盤型超薄止回閥，閥瓣處附有O型密封圈，密封性能好，且有彈簧輔助關閉，動作靈敏，特別對安裝空間限制的場所最為適用。 具有結構簡單，外形美觀、重量輕、安裝方便等優點。主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所最為適用。

產品特點

1、結構長度很短、體積小、重量輕，為閥門的安裝、搬運、存放用管道的布置帶來很大的便利，并能大量節約材料、降低造價。
2、閥門為整體結構，簡單緊湊、閥門關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高。
3、可水平安裝或垂直安裝，重量輕，不必為閥門設置支座。
4、流道通暢、流體阻力小，閥瓣在很小的壓差下就能完全打開。

性能參數

型號	工作壓力（MPa）	適用溫度（℃）	適用介質	閥體材料
H74X-10C/16C/25C	1.0～2.5	－29～80	水、油品	碳鋼/不銹鋼
H74H-10C/16C/25C/40C	1.0～4.0	－29～425	水、蒸汽、油品	碳鋼/不銹鋼
H74W-10P/16P/25P/40P	1.0～2.5	≤150	硝酸類	不銹鋼
H74Y-40P	4.0	≤150	硝酸類	不銹鋼

外形結構圖

主要外形尺寸

通徑 DN（mm)	L		D1	D
	PN1.0、1.6MPa	PN2.5、4.0MPa		1.0MPa	1.6MPa	2.5MPa	4.0MPa
50	19	19	25	109	109	109	109
65	19	19	38	129	29	129	129
80	19	19	46	144	144	144	144
100	19	19	71.5	164	164	170	170
125	19	19	95	194	194	196	196
150	19	29	114	220	220	226	226
200	29	29	140	275	275	286	293
250	29	38	188	330	331	343	355
300	38	51	216	380	386	403	420
350	44	51	263	440	446	460	477
400	51	51	305	491	495	517	549
450	60	76	356	541	558	567	574
500	64	83	406	596	620	622	626
600	70	90	482	698	732	734	745
700	80	90	562	813	804	831	-
800	90	100	464	918	912	942	-
900	90	100	738	1018	1012	1040	-
1000	100	120	846	1124	1126	1155	-



聲明：【H74H,H74W,H74X旋啟式單瓣止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H74H,H74W,H74X旋啟式單瓣止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
