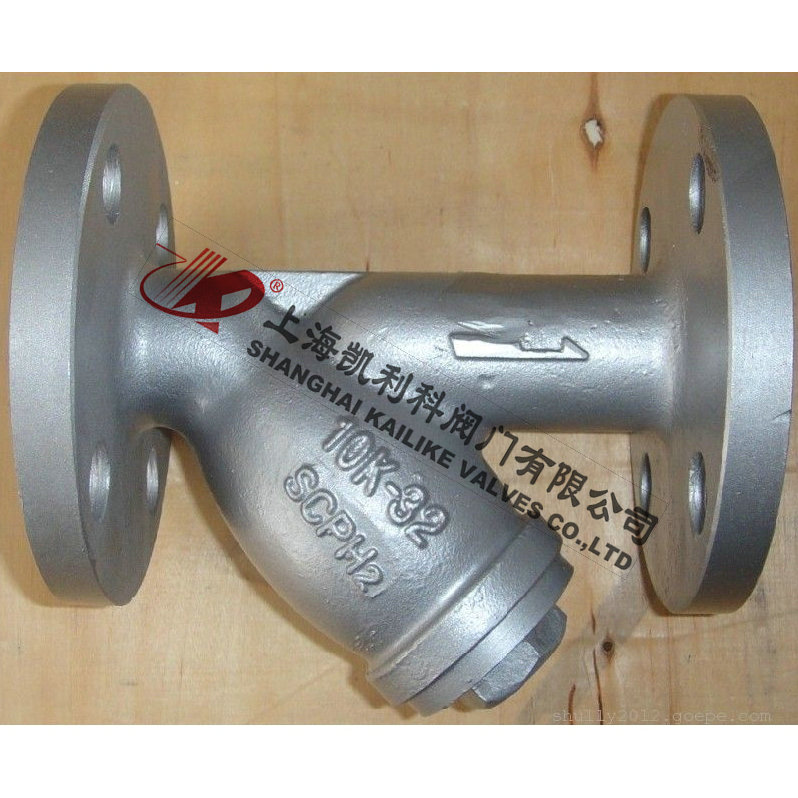

GL41H鑄鐵日標過濾器
GL41H鑄鐵日標過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣。
|
產品名稱： |
鑄鐵日標過濾器 |
產品型號： |
GL41H |
|
公稱通徑： |
DN15～DN300 |
濾網材料： |
不銹鋼 |
|
工作壓力： |
10K～20K～30K |
連接方式： |
法蘭 |
|
適用溫度： |
-20ºC～+450ºC |
功能作用： |
過濾管道中的雜質 |
|
閥體材質： |
球墨鑄鐵、鑄鐵、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、氣體等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
GL41H鑄鐵日標過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣?？砂从脩粢笾谱鳛V網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。
標準規范
設計標準 JIS B2074 B2081
法蘭標準 JIS B2212 B2214
結構標準JIS B2072 B2084
試驗標準JIS B2003
零部件材料
|
1 |
閥體 |
灰鑄鐵、球墨鑄鐵、A216/WCB/鑄鋼、A361/CF8/ A351/CF8M/CF3M不銹鋼 |
|
2 |
堵頭 |
灰鑄鐵、球墨鑄鐵、A216/WCB/鑄鋼、A361/CF8/ A351/CF8M/CF3M不銹鋼 |
|
3 |
濾網 |
不銹鋼 |
|
4 |
螺栓 |
A193 B7、A193 B8、A307 B |
|
5 |
螺母 |
A194 2H、A194 B |
|
6 |
墊片 |
304+石墨 |
壓力試驗
|
試驗項目 |
殼體試驗 |
密封試驗 |
上密封試驗 |
氣密封試驗 |
|
介質 |
水 |
氣 |
|
單位 |
MPa |
MPa |
MPa |
MPa |
|
公稱壓力 |
10K |
2.4 |
1.5 |
1.5 |
0.5-0.7 |
|
20K |
5.8 |
4.0 |
4.0 |
外形結構圖
主要外形尺寸
|
DN |
In |
L |
H |
D |
D1 |
|
DN15 |
1/2 |
120 |
70 |
- |
- |
|
DN20 |
3/4 |
125 |
77 |
- |
- |
|
DN25 |
1 |
155 |
82 |
- |
- |
|
DN32 |
1 1/4 |
170 |
95 |
- |
- |
|
DN40 |
1 1/2 |
182 |
102 |
- |
- |
|
DN50 |
2 |
268 |
140 |
- |
- |
|
DN65 |
2 1/2 |
285 |
165 |
175 |
140 |
|
DN80 |
3 |
302 |
200 |
185 |
150 |
|
DN100 |
4 |
377 |
215 |
210 |
175 |
|
DN125 |
5 |
392 |
257 |
250 |
210 |
|
DN150 |
6 |
442 |
305 |
280 |
240 |
|
DN200 |
8 |
540 |
410 |
330 |
290 |
|
DN250 |
10 |
668 |
490 |
400 |
365 |
|
DN300 |
12 |
762 |
580 |
450 |
400 |
聲明：【GL41H鑄鐵日標過濾器】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GL41H鑄鐵日標過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
