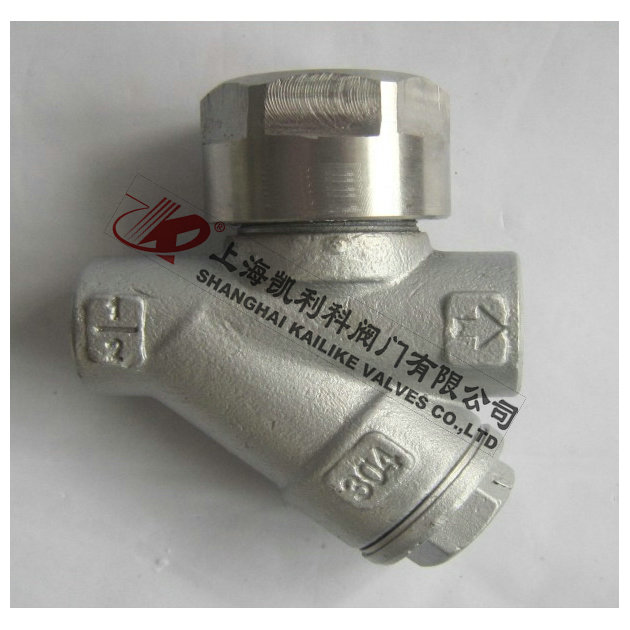

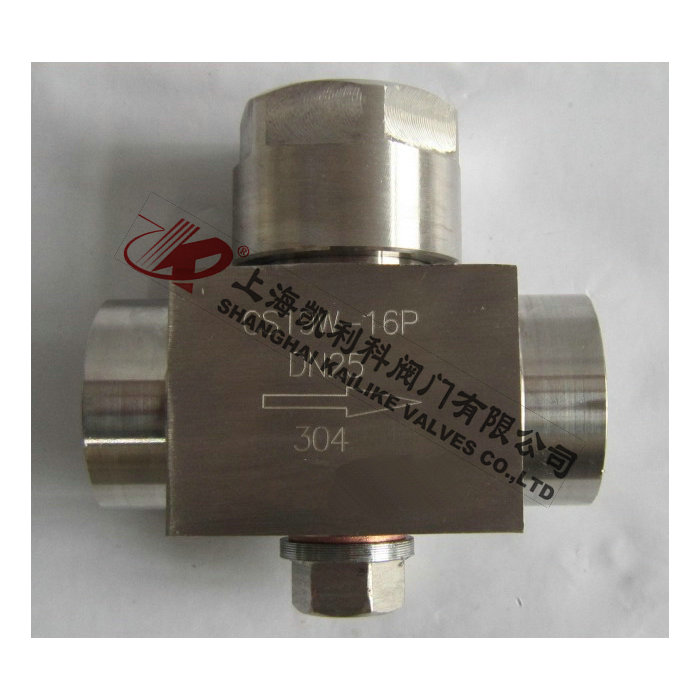

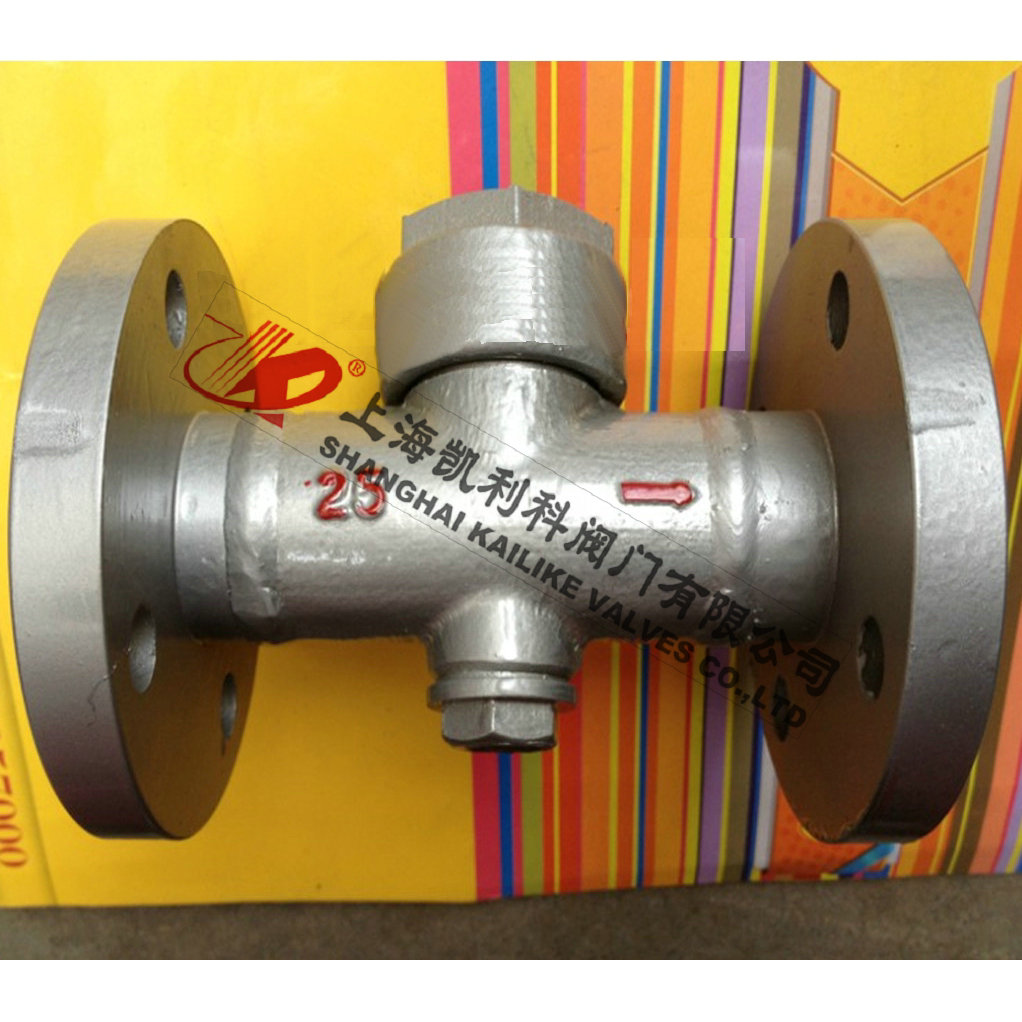

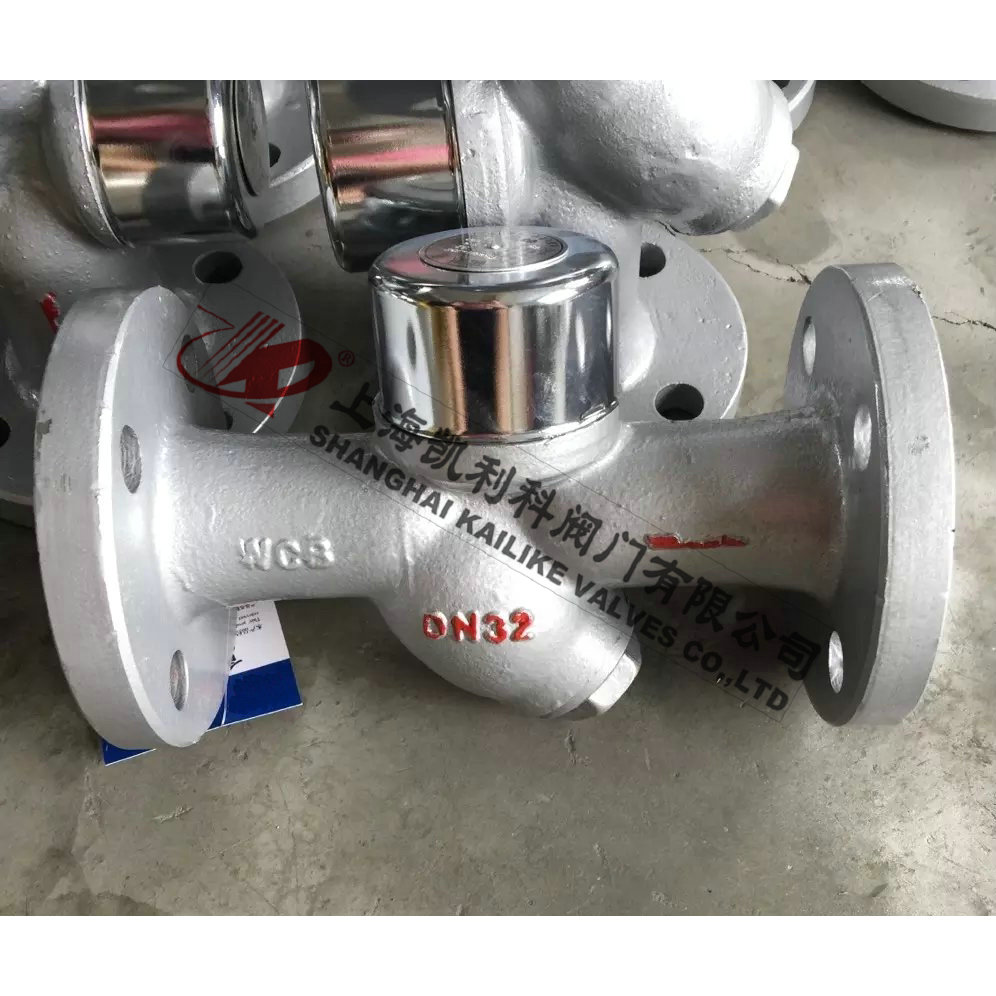

產品名稱：	熱動力式蒸汽疏水閥	產品型號：	CS49H
公稱通徑：	DN15～DN150	結構形式：	熱動力式
公稱壓力：	1.6MPa～2.5MPa～4.0MPa～6.4MPa	連接方式：	法蘭、內螺紋、承插焊
適用溫度：	-29ºC～+425ºC	驅動方式：	自動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽等	生產廠家：	上海凱利科閥門有限公司

產品說明

CS49H熱動力式蒸汽疏水閥是利用熱動力學特性，當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。備有過濾器和排污。該閥動作靈敏可靠，排水量大。適用于高溫蒸汽主管線和過熱蒸汽管網的阻汽排水。

結構特點

CS49H熱動力式蒸汽疏水閥結構合理、體積小、重量輕、安裝方便。不怕凍、耐水擊、耐過熱帶有不銹鋼過濾裝置、維護方便動作靈敏、密封性能好，使用壽命長。

工作原理

CS49H熱動力式蒸汽疏水閥是利用蒸汽和凝結水通過閥孔時流速和體積產生變化的不同熱力學性質，驅動閥片開關閥座孔，從而達到阻汽排水。

排量圖

 注：1、圖中曲線標注的編號（4,8，12等）代表相應工作壓差下的排量及閥座代號
         2、壓差是指疏水閥的入口端與出口端的壓力差

結構分析圖



主要零部件

序號	名稱	材料
1	閥體	WCB、SS304
2	過濾網	SS304
3	密封墊片	PPL
4	底蓋	Q235、WCB、SS304
5	密封墊片	PPL
6	閥座	SS304
7	密封墊片	PPL
8	閥片	SS304
9	閥蓋	Q235、WCB、SS304
10	防護蓋	Q235、WCB、SS304

外形結構圖



主要外形尺寸

型號	口徑DN	L	H	h	W
CS49H-16C Y型 CS49H-25C Y型 CS49H-40C Y型 CS49H-64C Y型	15	150	110	50	53
	20	150	110	50	53
	25	160	110	50	53
	32	230	148	70	68
	40	230	148	70	68
	50	230	158	77	77

主要外形尺寸

型號	口徑DN	L	H	h	W
CS69H、CS19H-16C Y型 CS69H、CS19H-25C Y型 CS69H、CS19H-40C Y型 CS69H、CS19H-64C Y型	15	90	110	50	53
	20	90	112	52	53
	25	90	118	56	53
	32	130	160	81	77
	40	130	160	81	77
	50	150	195	95	80

聲明：【CS49H熱動力式蒸汽疏水閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的CS49H熱動力式蒸汽疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
